Описание детали

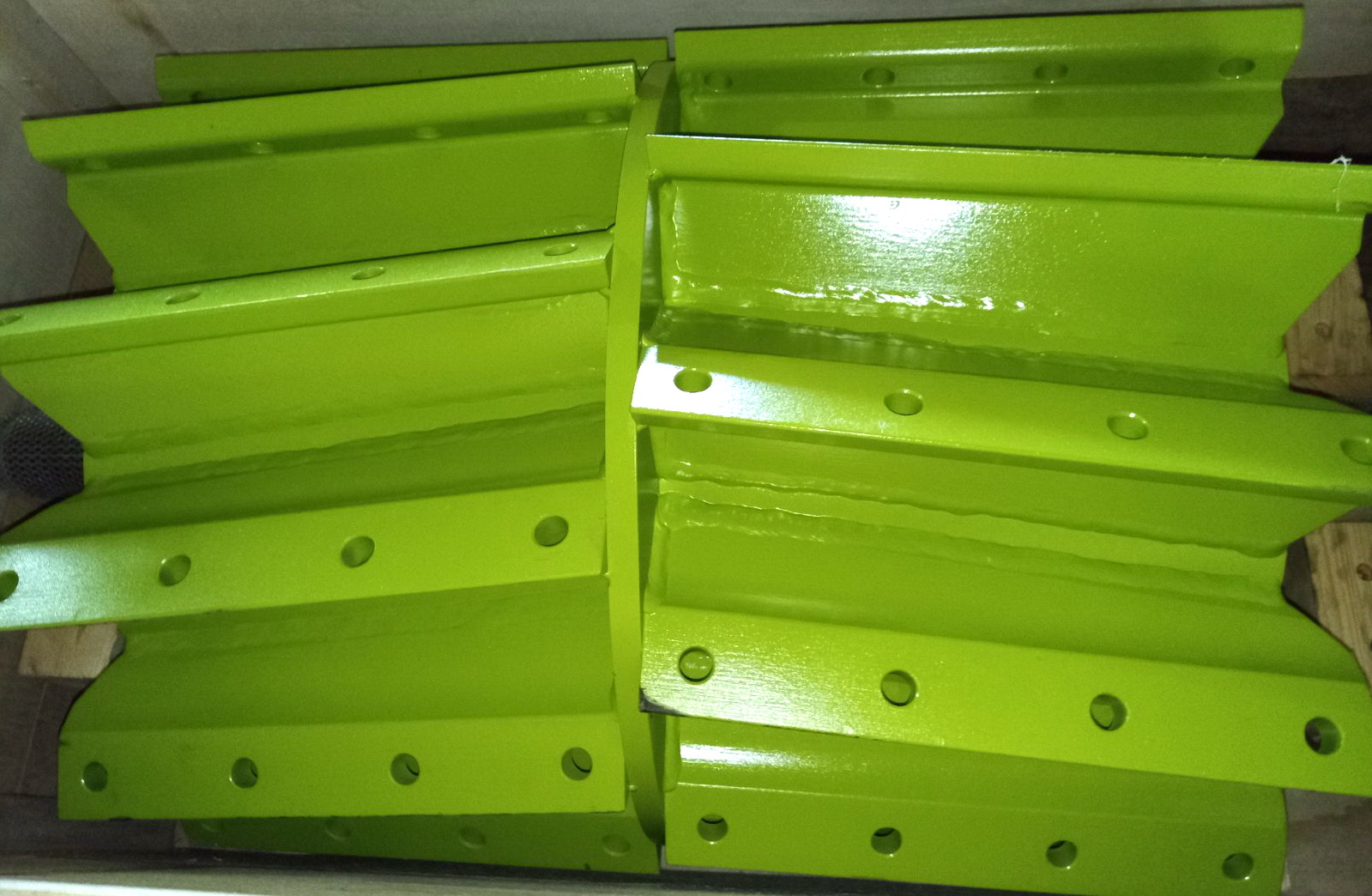

495293 Барабан ножевой (495293.0)  0004952930 для CLAAS Jaguar

Кормоуборочные комбайны "CLAAS Jaguar" имеют V-образную конструкцию барабана. На подавляющем большинстве комбайнов "CLAAS Jaguar" в Беларуси установлен барабан 495293 с 12-ю левыми и 12-ю правыми ножами.

Ножевой барабан является одним из главных агрегатов кормоуборочгого комбайна , от которого зависит качество, экономичность и производительность работы комбайна.

Мы предлагаем высококачественные ножевой барабан 495293.0 (0004952930) для кормоуборочных комбайнов "CLAAS Jaguar" от западных производителей. Вы всегда сможете выбрать у нас оптимальный вариант исходя из критериев «цена/качество».

ПРИМЕНЕНИЕ

Для кормоуборочных комбайнов "CLAAS" следующих моделей:

Jaguar-820 / Jaguar-840 / Jaguar-860 / Jaguar-880

Jaguar-830 / Jaguar-850 / Jaguar-870 / Jaguar-890 / Jaguar-900

АЛЬТЕРНАТИВНЫЕ НОМЕРА И НАЗВАНИЯ

000 495293 0 / 0004952930 / 495293.0  / 495293

БАРАБАН НОЖЕВОЙ / MESSERTROMMEL / KNIFE DRUM

ВЕС И РАЗМЕРЫ

вес: 316,00 кг, длина - 750 мм, диаметр - 630 мм

ИНСТРУКЦИЯ ПО МОНТАЖУ

Монтаж измельчающего барабана на кормоуборочный комбайн — это высокоточная операция, от которой зависит безопасность работы всей машины. Любой перекос при установке приведет к мгновенному износу подшипников и повреждению противорежущей пластины (бруса).

Пошаговый процесс монтажа

• Подготовка посадочных мест: Очистите опоры на раме комбайна от грязи и ржавчины. Убедитесь, что на шлицах или шпоночных пазах вала нет заусенцев.
• Проверка подшипников: Установите на вал новые или проверенные подшипниковые узлы. Корпуса подшипников должны садиться плотно, без люфта.
• Заведение барабана в корпус: Используйте надежную таль или кран-балку. Заводите барабан строго горизонтально, избегая ударов ножами о стенки технологического канала.
• Фиксация опор: Наживите болты крепления корпусов подшипников к раме комбайна. Затягивайте их равномерно крест-накрест с помощью динамометрического ключа (усилие затяжки смотрите в инструкции вашей модели).
• Монтаж привода: Установите шкив привода, выставив его в одной плоскости с ведущим шкивом (допускается отклонение не более 0,5–1 мм для клиновых ремней).

Проверка прокруткой: Перед запуском двигателя обязательно прокрутите барабан вручную на несколько оборотов. Ножи не должны задевать брус, стенки корпуса или пальцы питающего аппарата.

При сборке опорного узла и установке ножей используйте только поверенный динамометрический ключ. Затягивать крепеж «на глаз» или пневмогайковертом строго запрещено.

• ·  Уплотнения и подшипники: При заведении вала в посадочные места следите за лабиринтными уплотнениями. Попадание мелкой фракции или пыли в обйму подшипника при сборке уничтожит его за несколько моточасов.
• ·  Соосность шкива: Приводной шкив на валу барабана должен стоять соосно с главным распределительным шкивом двигателя. Допуск на отклонение ручьев ремня — не более 0,5 мм.

Обязательные действия перед запуском

• Извлеките все посторонние предметы, ключи и ветошь из технологического тракта.
• Проверните барабан ломиком или специальным рычагом на 3-4 полных оборота. Посторонних шумов, скрежета или заклиниваний быть не должно.

Первое включение после сборки

1. Запустите двигатель на минимальных оборотах.
2. Плавно включите привод питающего аппарата и измельчающего барабана.
3. Послушайте работу узла 1-2 минуты. Появление высокочастотного гула или вибрации на полу кабины говорит о дисбалансе вала или перекосе подшипника.
4. Выполните цикл заточки ножей (5–10 проходов камня) на рабочих оборотах, чтобы нивелировать микроперекосы, возникшие при затяжке болтов.

КЛЮЧЕВЫЕ СЛОВА

запчасти / CLAAS Jaguar / запасные части / КЛААС ЯГУАР /  Барабан ножевой / кормоуборочный комбайн / Измельчающий барабан

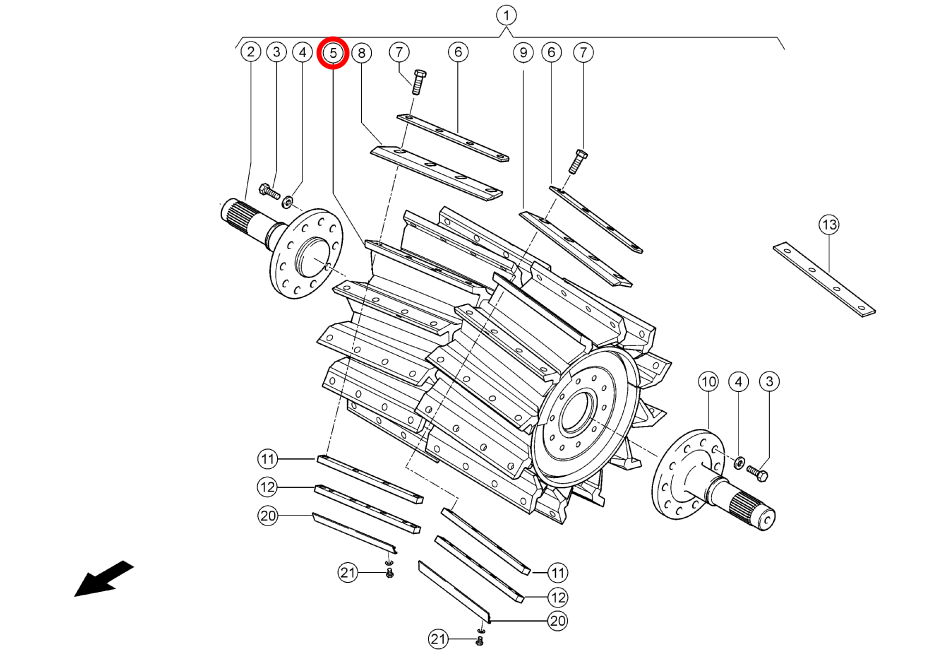

СХЕМА УСТАНОВКИ
